适用范围：

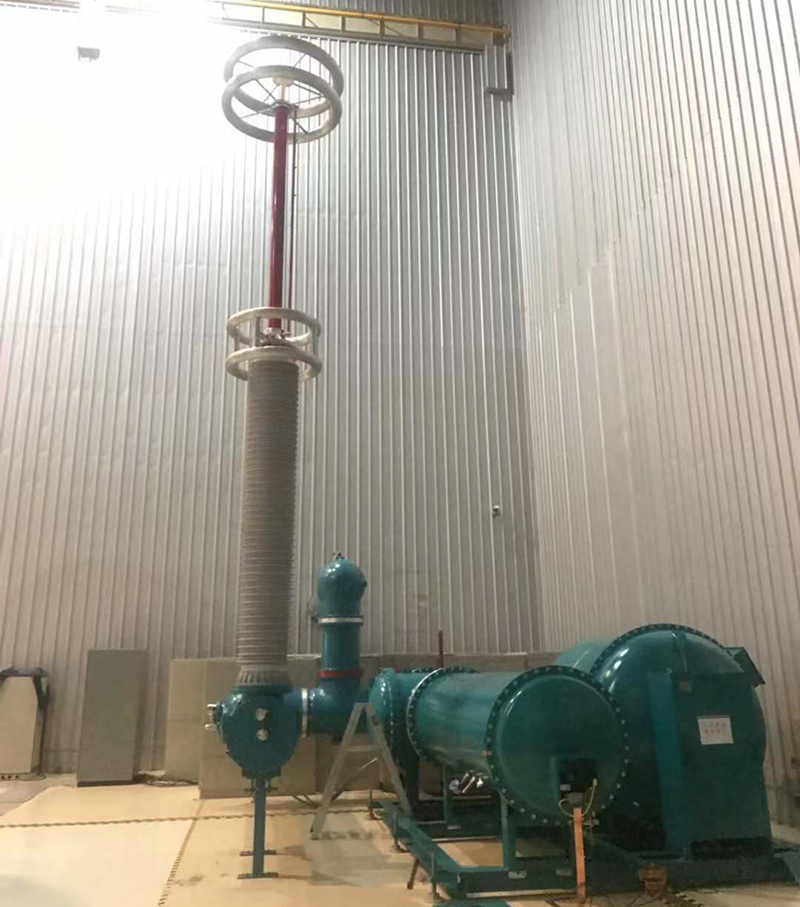

在试验室或变电站现场，做交流耐受电压试验、局部放电测量试验使用，采用串联谐振原理输出高电压。



试品对象有GIS/GIL、绝缘制品、断路器、隔离开关、互感器、电容器等各类电力设备。

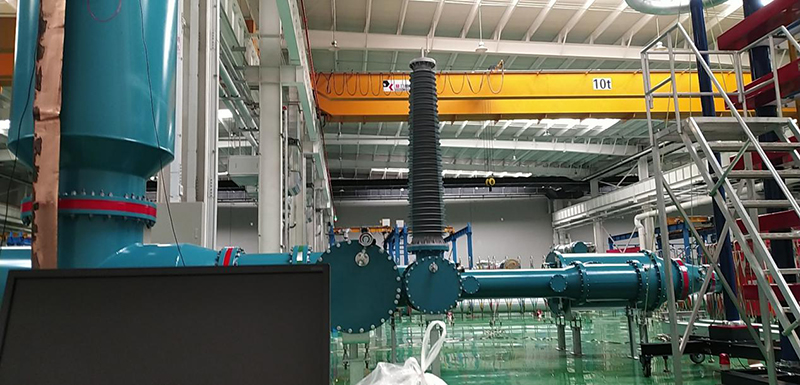

测试系统是能够对 GIS/GIL （气体绝缘开关设备/线）按照标准IEC 60694，62271-203 和 60060-3 执行测试，当设备安装完毕。根据标准，要求测试交流电压的频率范围 是f=20Hz到f=300Hz。交流谐振试验系统的主要应用是交流耐压测试。一旦 GIS/GIL已安装，GIS/GIL检修或维护工作后，将需要重复这些测试。

测试可以结合灵敏的 PD 诊断装置，对能够对GIS/GIL内部缺陷进行检测和定位。

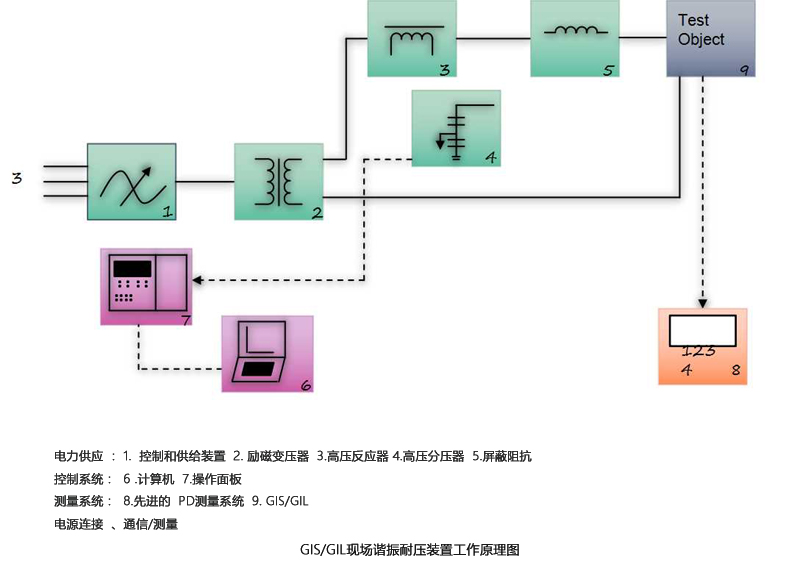

工作原理和系统组成：

系统和组件：

供电系统由静态功率逆变器和控制系统组成。逆变电源将输入的三相电源转换为单相输出电压。

频率是完全自动调整的，高压串联谐振电路的谐振频率由谐振电抗器 和被测GIS/GIL决定。测试电压是由逆变器输出电压调节，测量系统由经过校准的峰值电压表和电容分压器组成。

静态逆变电源

性能特点：

1、纯正弦波形，频率范围 20 至 300 Hz

2、低损耗、低噪声

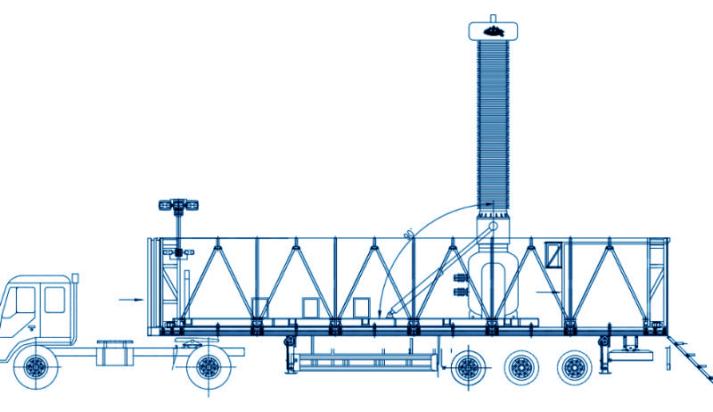

3、集成度高，占地面积小，便于移动

4、万一失败，因存储能量小，对试品伤害小

我们的优势：

1、与国际同类产品相比，体积可减小30%以上，占地面积小，便于移动，适合狭小空间使用。

2、我们有丰富的高压电力设备生产制造经验，全部按照长期运行电力设备标准设计和原材料选型，裕度高，安全性好。

3、采用独创内部结构，与国际同类产品比漏磁小，无涡流损耗，Q值（品质因数）大幅提升。

4、性价比高，与国际同等品质产品比，价格合理。
